De Ypsilonbrug is een vlakke brug met een kleine porring (R=200), waardoor er geen water op de brug blijft staan.
Er behoeft geen deklaag te worden gestort, zodat de brug na de montage direct in gebruik kan worden genomen.
Standaard bestaat de Ypsilonbrug uit twee delen die aan één zijde zijn voorzien van een verbrede inrit, om het op- en afrijden te vergemakkelijken.
De Ypsilonbrug is ook leverbaar zonder het verbrede gedeelte.
De buitenzijde van de Ypsilonbrug is verjongd, waardoor deze slank oogt en een moderne uitstraling heeft.
Ypsilonbrug
-
Vergroot
Nunspeet, Ypsilonbrug 1/12
-
Vergroot
Nunspeet, Ypsilonburg 2/12
-
Vergroot
Nunspeet, Ypsilonbrug met leuning type Rottemeren 3/12
-
Vergroot
Langbroek, Ypsilonbrug 4/12
-
Vergroot
Langbroek, Ypsilonbrug 5/12
-
Vergroot
Langbroek, Ypsilonbrug 6/12
-
Vergroot

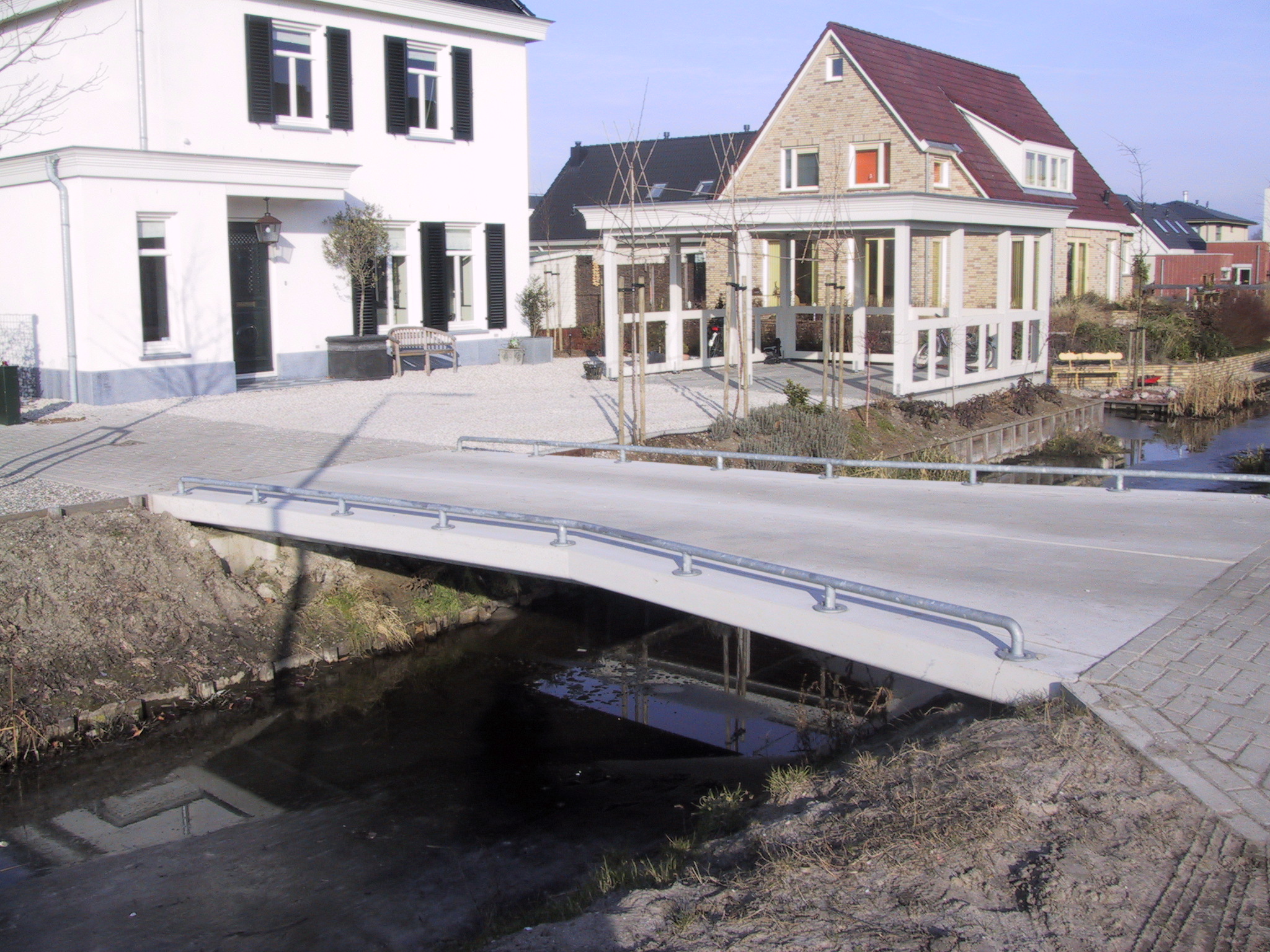

Rotterdam Nesselande Ypsilonbrug 7/12
-
Vergroot

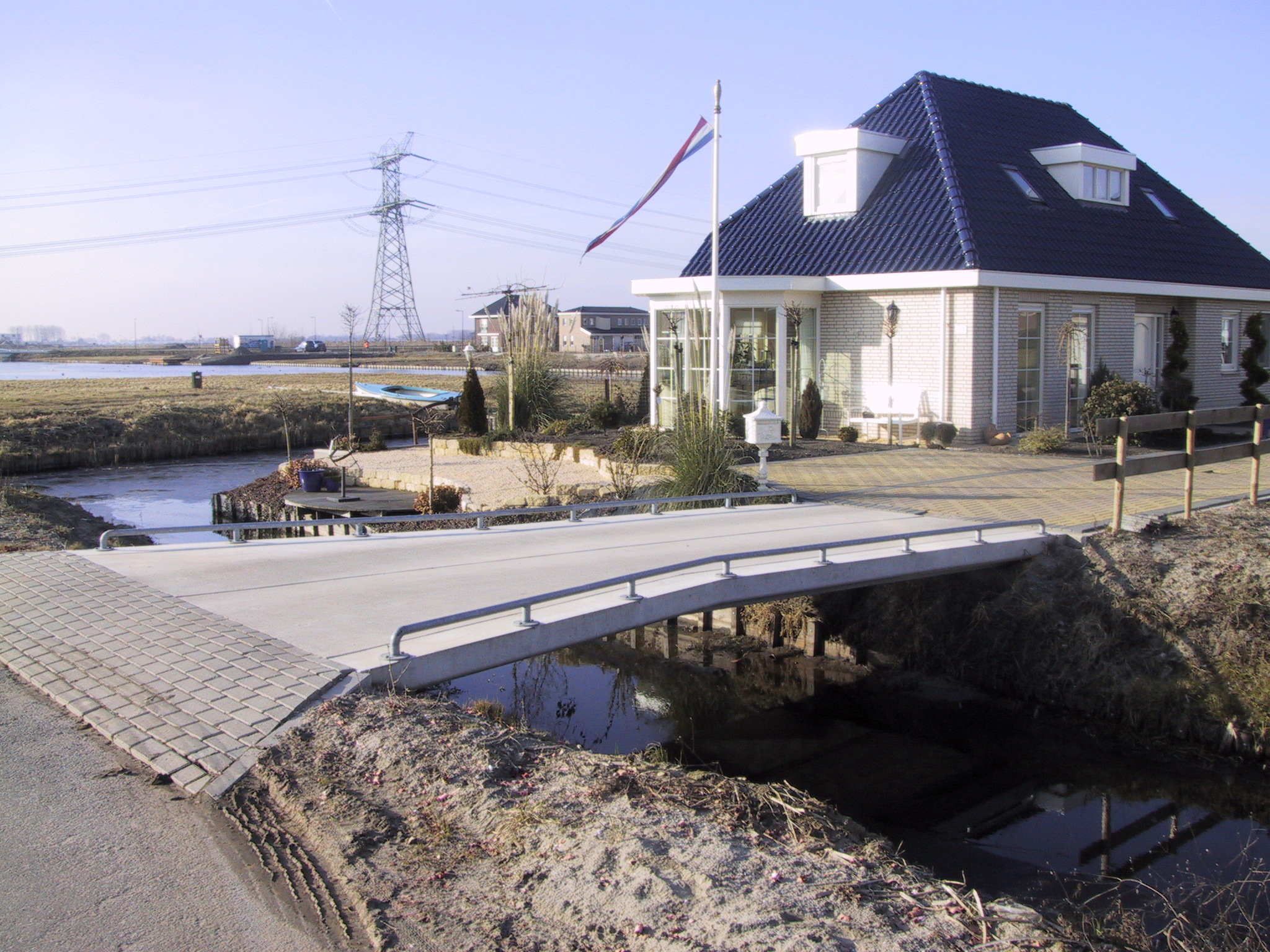

Rotterdam Nesselande Ypsilonbrug 8/12
-
Vergroot

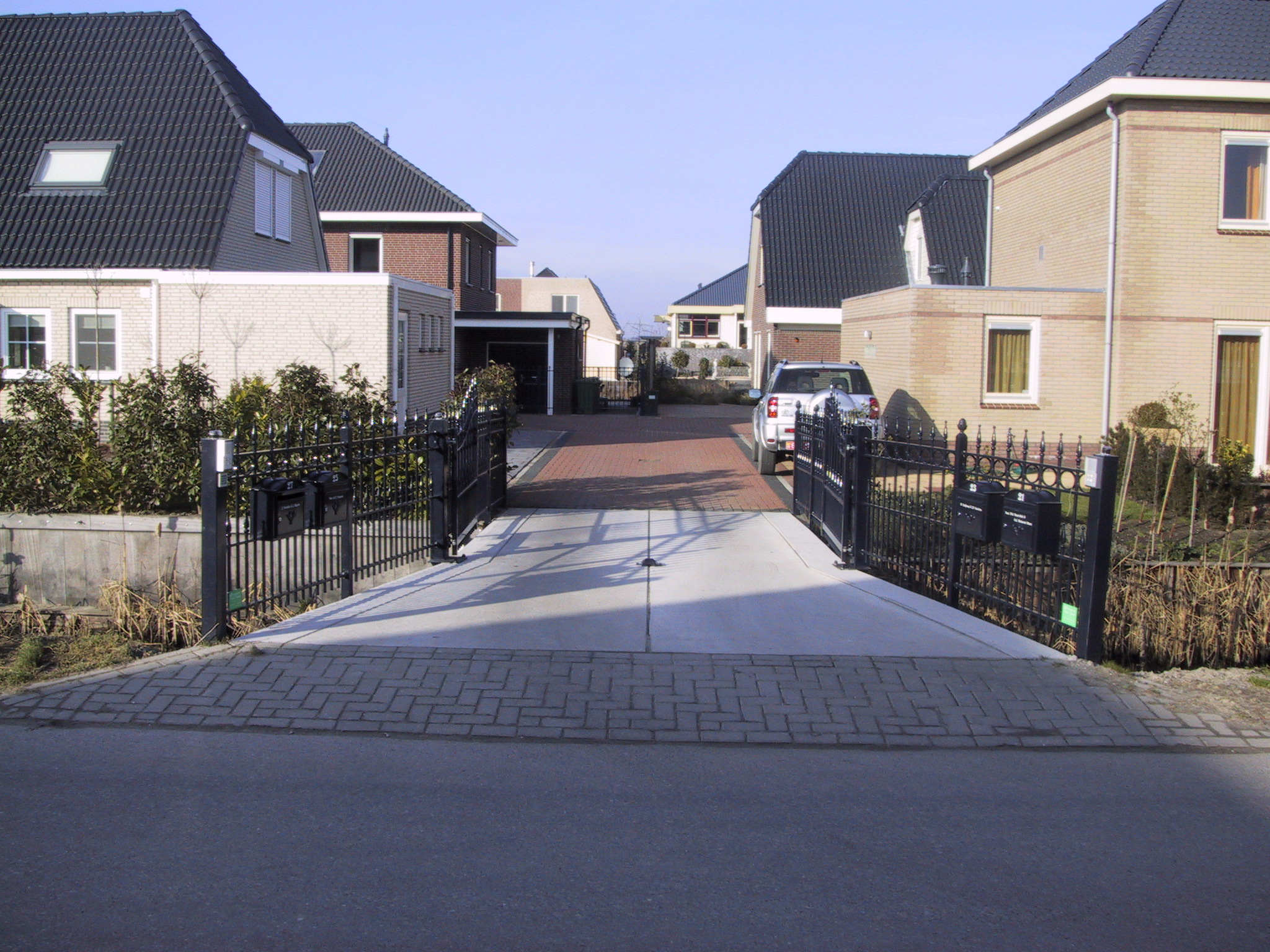

Rotterdam Nesselande Ypsilonbrug 9/12
-
Vergroot
Rotterdam Nesselande Ypsilonbrug 10/12
-
Vergroot
Rotterdam Nesselande Ypsilonbrug 11/12
-
Vergroot
Rotterdam Kralingen Ypsilonbrug 12/12
Ypsilonbruggen
De Ypsilonbrug heeft de volgende eigenschappen:
- Bruglengte variabel tot maximaal 12.00 m
- Rijbreedte tot 3.60 m
- Voorzien van gebruiksvriendelijke verbrede inrit
- Eenvoudige en snelle montage
- Slijtlaag overbodig
- Geheel prefab uitvoering
- Geschikt voor elke verkeersbelasting
- Speciaal geschikt voor situaties waar de indraai lastig is vanwege verbrede inrit
- Bovenzijde glad en iets bol zodat er geen hemelwater op blijft staan
- Zeer kleine porring van R=200.00 m
- Simpele koppeling van de twee brugdelen
- Eventuele standaard fundatie-elementen vereenvoudigen de montage
- Ter plaatse hoeft geen beton gestort te worden
- De brugelementen kunnen worden voorzien van doorvoeringen t.b.v. kabels en leidingen
Doorsnede A-A
De Ypsilonbrug is te leveren tot maximaal 12.00 m' lang en wordt afhankelijk van de verkeersbelasting geproduceerd in verschillende diktes. De dikte varieert tussen 300 en 600 mm.
Koppeling
De standaard koppeling wordt gerealiseerd met schroefhulzen en stalen strips.
