- recreatiegebieden;
- parken;
- in waterrijke woongebieden.
Haro VL en VLZ brug
-
Vergroot
Haro VL en VLZ brug 1/16
-
Vergroot
Dirksland, Haro-VL brug 2/16
-
Vergroot
Dirksland, Haro-VL brug 3/16
-
Vergroot
Dirksland, Haro-VL brug 4/16
-
Vergroot
Zevenhuizen Koningskwartier, Haro-VL brug 5/16
-
Vergroot
Zevenhuizen Koningskwartier, Haro-VL brug 6/16
-
Vergroot
Haro-VL brug 7/16
-
Vergroot
Haro VL brug 8/16
-
Vergroot
Haro-VL brug 9/16
-
Vergroot
Noordwijk, Haro-VL brug 10/16
-
Vergroot
Noordwijk, Haro-VL brug 11/16
-
Vergroot
Barendrecht Carnisselande 12/16
-
Vergroot
Barendrecht Carnisselande 13/16
-
Vergroot
Spijkenisse plan Landgoed 14/16
-
Vergroot
Puttershoek, Haro-VL brug 15/16
-
Vergroot
Puttershoek, Haro-VL brug 16/16
De fiets-/voetgangersbruggen type Haro-VL en Haro-VLZ worden vooral toegepast in:
Getoogde prefab plaatbruggen
- gestandaardiseerde bruglengte 12.00 m toog 200 mm;
- toepassing: woonwijken, parken, recreatiegebieden;
- geschikt voor licht tot gewoon verkeer;
- dekdikte 300 en 450 mm.
Het geringe hoogteverschil (een toog van 200 mm over 12.00 m) kan zonder bezwaar worden genomen door voetgangers en langzaam verkeer.
De randafwerking geeft de brug een aantrekkelijk slank aanzien. Op deze randafwerking is een leuning te plaatsen, die eventueel ook gemonteerd kan worden op onze fabriek.

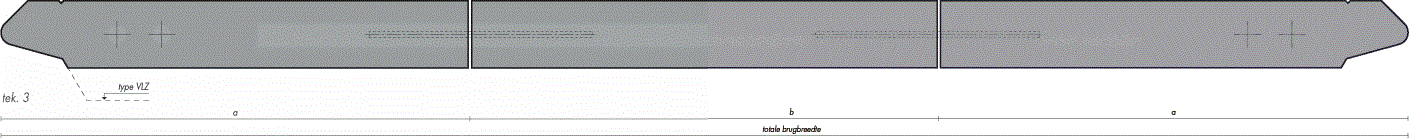

De brugbreedte wordt bepaald door toepassing van 1 plaat met 2 standaard randafwerkingen (tek. 1) of 2 platen elk met 1 standaard randafwerking (tek. 2) of 2 randplaten met 1 tussenbrugplaat (tek. 3).
| Totale brugbreedte VL | a | b |
| 2.80 | 2.80 | |
| 3.30 | 3.30 | |
| 3.45 | 3.45 (=max.) | |
|
Totale brugbreedte VL/VLZ
|
a | b |
| 3.80 | 1.90 | |
| 4.30 | 2.15 | |
| 4.80 | 2.40 | |
| 5.30 | 2.65 | |
| 5.80 | 2.90 | |
| 6.30 | 2.15 | 2.00 |
| 6.80 | 2.40 | 2.00 |
| 7.30 | 2.65 | 2.00 |
| 7.80 | 2.65 | 2.50 |
| 8.30 | 2.90 | 2.50 |
De standaardlengte van de Haro-VL- en VLZ-brug in één overspanning is 12.00 m (zie tek. 7). Kleinere lengten zijn mogelijk als deel van deze standaardlengte.
Door toepassing van twee aanbruggen en tussensteunpunten kan de lengte van een Haro-VL- en VLZ-brug worden vergroot tot maximaal 36.00 m.
De dikte van het brugdek bedraagt 300 mm bij de lichte belastingsklasse en 450 mm bij de zwaardere uitvoering.
Door toepassing van twee aanbruggen en tussensteunpunten kan de lengte van een Haro-VL- en VLZ-brug worden vergroot tot maximaal 36.00 m.
De dikte van het brugdek bedraagt 300 mm bij de lichte belastingsklasse en 450 mm bij de zwaardere uitvoering.
Leidingen
Er worden standaard 2x2 stuks kabeldoorvoeringen voor verlichting, telefoon e.d. per brug ingestort:
2 x Ø90 mm voor Haro-VL en 2 x Ø110 mm voor Haro-VLZ
2 x Ø90 mm voor Haro-VL en 2 x Ø110 mm voor Haro-VLZ
